高浓度有机废水一体化处理设备
一体化高浓度有机废水
一体化高浓度有机废水

高浓度有机废水一体化处理设备

一、设备介绍

(一)设备用途

    高浓度有机废水一体化处理设备是一套生化和物化相结合的高效废水处理装置,不仅可以处理常规废水还可以处理各类型的高浓度有机废水,特别是水性油墨废水。本设备的关键技术将生化处理设施和物化处理设施合理结合成一套结构,使设备结构更合理,并且可以根据处理要求配套模块化深度处理器。根据不同的废水处理量及处理要求,结构和工艺可作适应性调整,使装置能广泛应用于各行业、特别是包装印刷行业及其他产生油墨废水等工业领域。

l  产品特点

1)适用于高浓度工业废水处理,特别针对纸箱油墨废水设计,补充了印刷行业及水性油墨行业中高浓度废水一体化设备的空白,满足少水量、高浓度废水的处理要求;

2)工艺成熟、稳定、可靠,出水效果好,水质可达厂方中水回用标准,使污水达到可再利用的设想,绿色环保;

3)高效的独特的接触氧化工艺,极大的提高了去除率,能够达到同类设备达不到的效果;

4)自动化程度高,节省劳动力成本,设备操作简易,不需要专业人员运行,不存在人为操作故障;

5)开放式设计,便于实时监测和设备维护,免去一般的一体化设备难观察、难维修的尴尬局面,大大延长设备的使用期;

6)设备一次性投资少,占地面积小,可埋地操作,属于国内先进水平;

7)处理费用相对较低,合理优化工艺结构后投加药剂减少,处理效率提高,为企业提高生产效益提供了有力的支持;

8)在设备运行过程中噪声小,操作环境更加和谐、安全;

9)设备模块化生产,施工时间短,可短期投入使用。

l  参数指标

性能指标

完成阶段

COD mg/L

90

色度(倍)

40

SSmg/L

60

pH

69

 (二)结构原理

(1)总装示意图




(2)安装现场环境评估

Ø  选定主体设备安装场地时必须达到以下几个要求:

Ø  设备占地面积:根据处理量而定。

Ø  地面或楼面的强度能足够支撑设备的重量,主机净重:约4吨;

Ø  检修门侧面与其他物体要有足够的检修空间,检修空间≥1米。

(3)注意事项

Ø  设备的安装调试必须由专业人员来操作。

Ø  严禁将设备安装在易燃、易爆气体的设施附近。

Ø  为避免漏电造成危险,用户须在总电源线到供电电源之间设置漏电保护装置。

Ø  设备的安全接地必须可靠,接地电阻应小于2Ω。

Ø  设备的安装要求保持水平及稳固。

Ø  为保证维护人员的安全,需在合适的高度搭建维护平台并安装防护栏。

(4)设备维护

   用户只有对设备进行有效的维护才能保证长期稳定运行。

l  维护周期安排

每日:保持设备表面清洁;检查排污口是否通畅;加药管道是否堵塞,风管是否漏风;

每月:清洁检查水泵叶1~2次;风机轴承油位检查1次。

注意:1.虽然关掉机体的电源开关,但电箱内仍有可能带有电,所以在进行设备维护前,务必关掉设备外部的供电电源总开关。2打开调节池检查盖,注意安全,防止跌落水中。

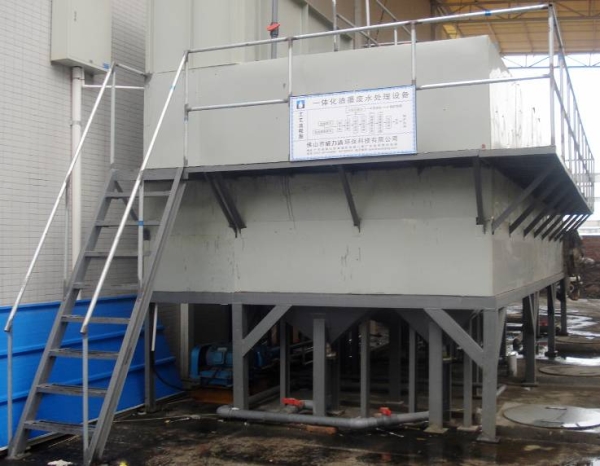

l  设备整体图片:













l  加药系统局部图片













           溶药池                                                 提升泵                                   药剂存储池



l  出水效果对比图



二、设备相关的项目情况

 1、“纸箱厂及油墨厂废水一体化处理新工艺及设备的开发应用”项目获佛山市禅城区科技开发专项资金支持;

 2、“纸箱厂及油墨废水一体化处理新工艺及设备的开发应用”项目获广东省教育部产学研合作专项资金支持。
